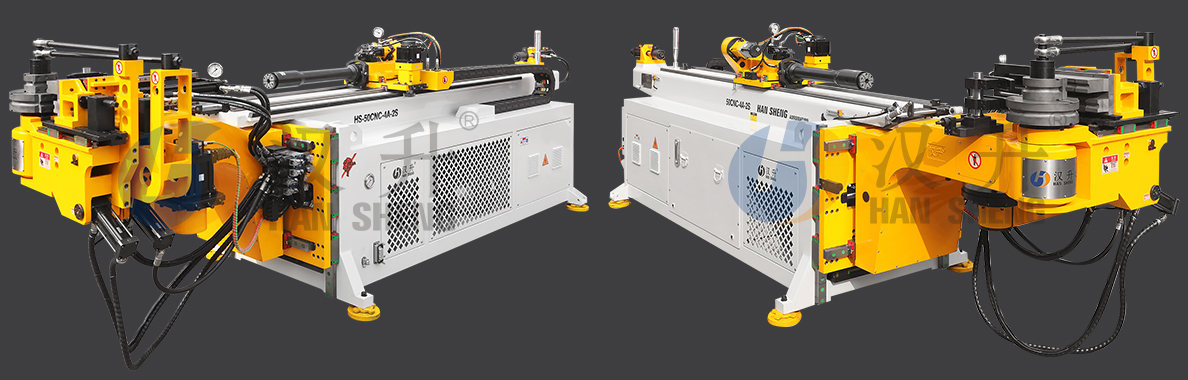

型号 | 50CNC | |
最大弯曲管径(mm) | 50.8 | |
最大管壁厚度(mm) | 2.0 | |
CLR中心线半径范围(可定制加长)(mm) | 220 | |
多层模半径差R1-R2-R3(mm) | 60 | |
最大弯曲角度(°) | 190 | |
最大穿芯有效距离(可定制加长)(mm) | 2500 | |
加工速度 | 送料速度(mm/sec) | 1000 |
转管速度(°/sec) | 200 | |
弯曲速度(°/sec) | 120 | |
重复精度 | 送料精度(mm) | ±0.05 |
转管精度(°) | ±0.05 | |
弯曲精度(°) | ±0.05 | |
油压马达(kw) | 4 | |
总马力(kw) | 15 | |
油箱容量(L) | 120 | |
机台重量(kgs) | 3500 | |
机械长度(mm) | 4800 | |
机械宽度(mm) | 1200 | |
机械高度(mm) | 1700 | |
操作高度(mm) | 1150 |
标配模具 | 模具选配 | 机械选配功能 |
直径模一个 | 后导模 | 推弯功能 |
夹模一个 | 通芯(工件需求) | 3D弯管干涉模拟功能 |
导模一个 | 通芯杆(特别规格) | 3D模拟功能 |
束头一组 | 打孔功能 | |
通芯杆(标准) | 拆模功能 |
